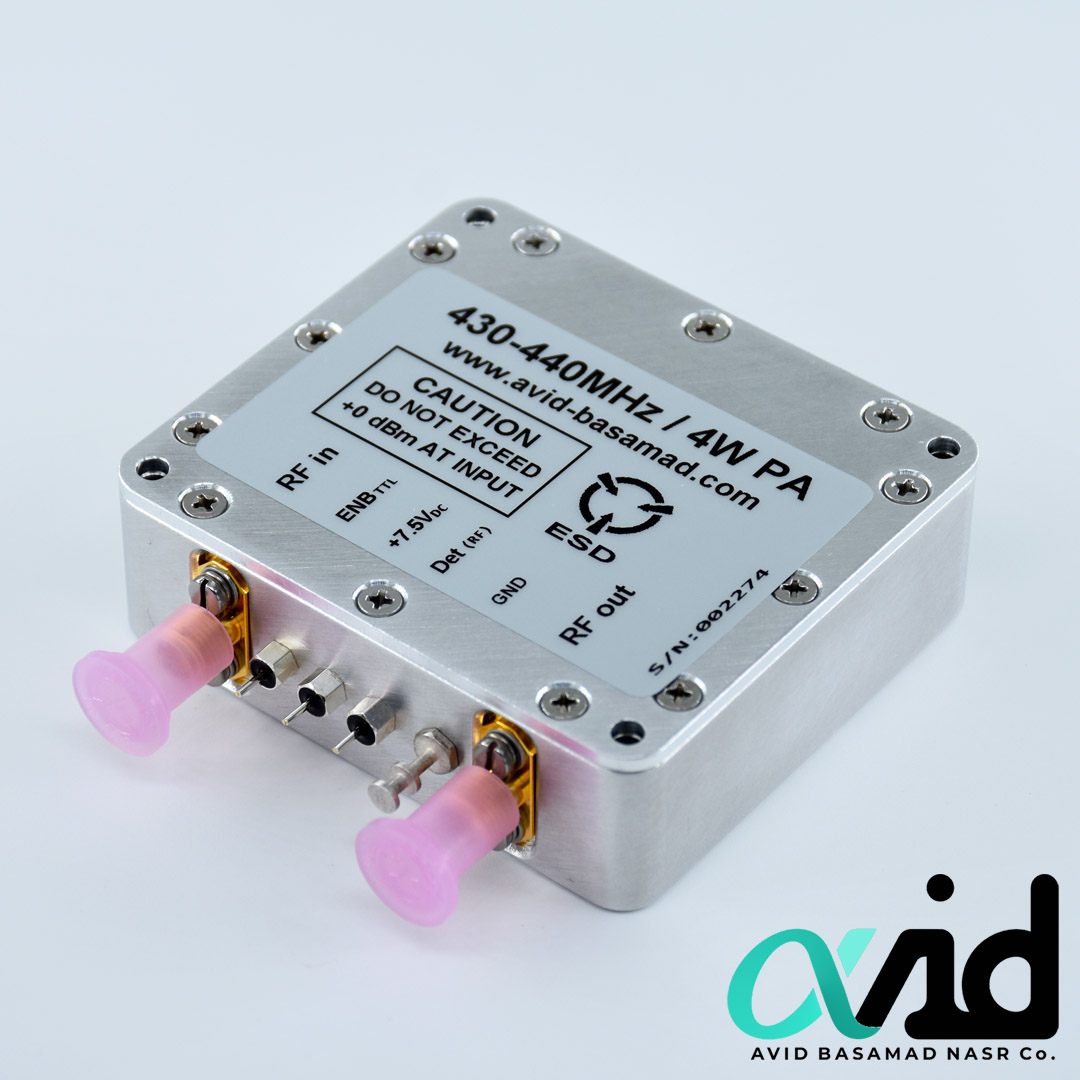

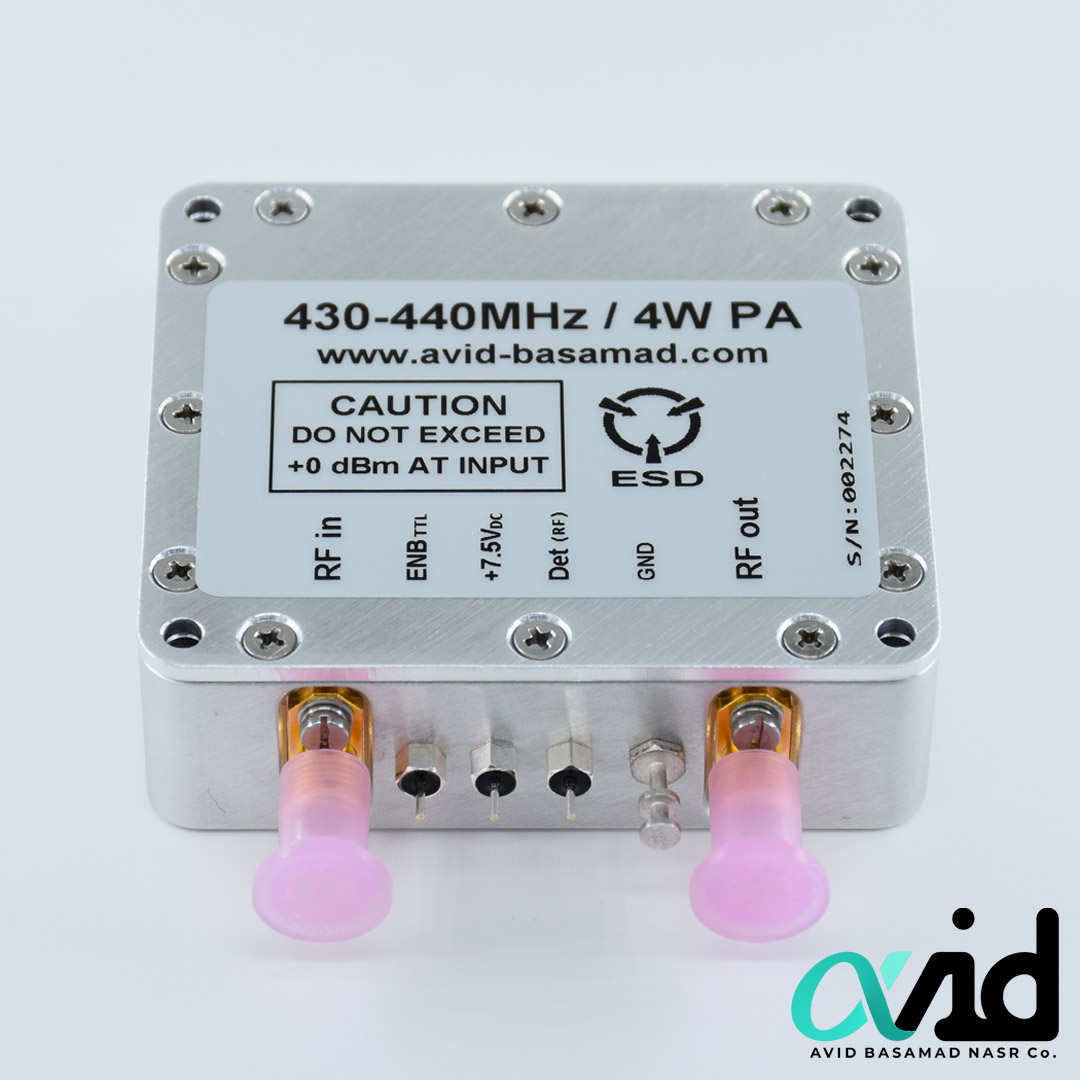

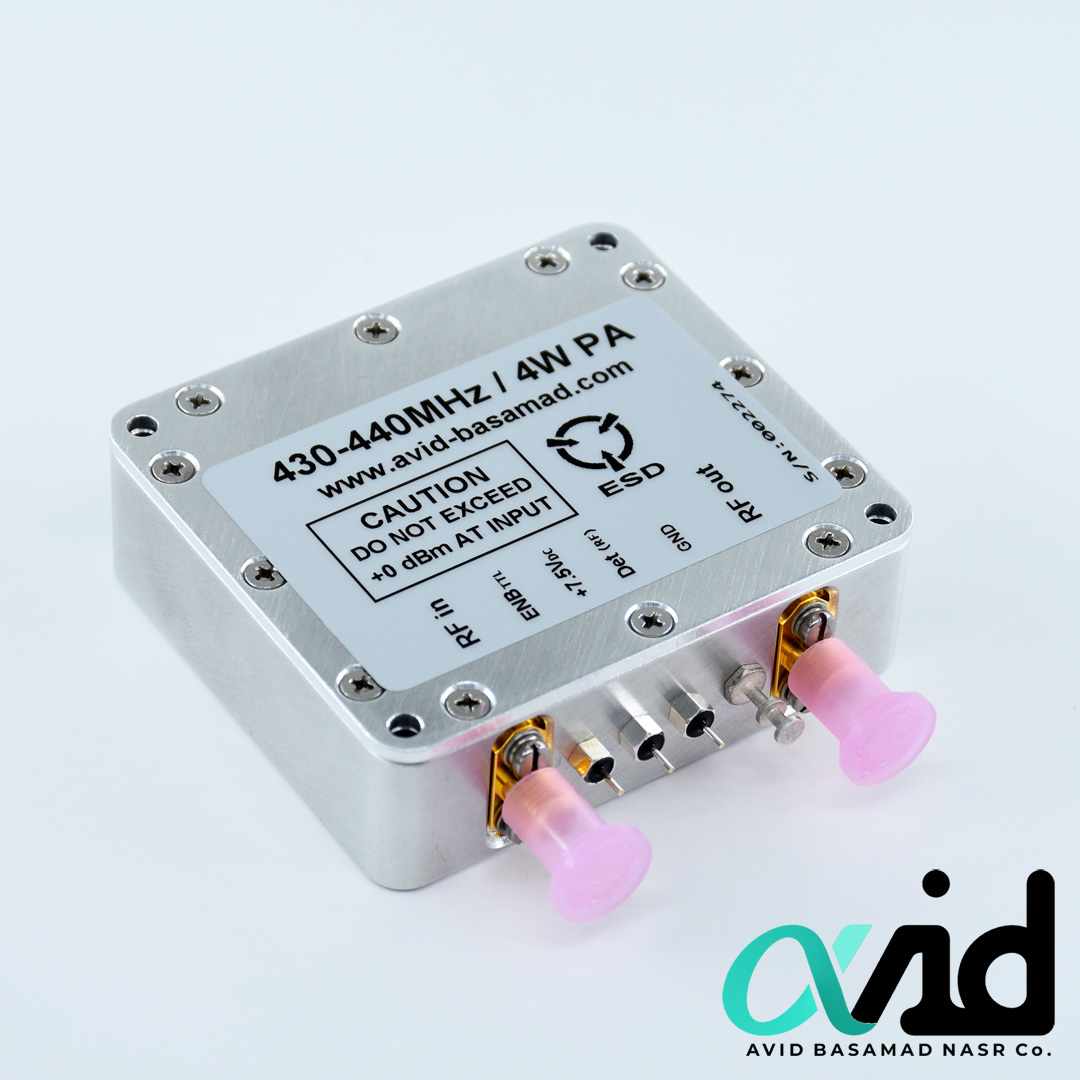

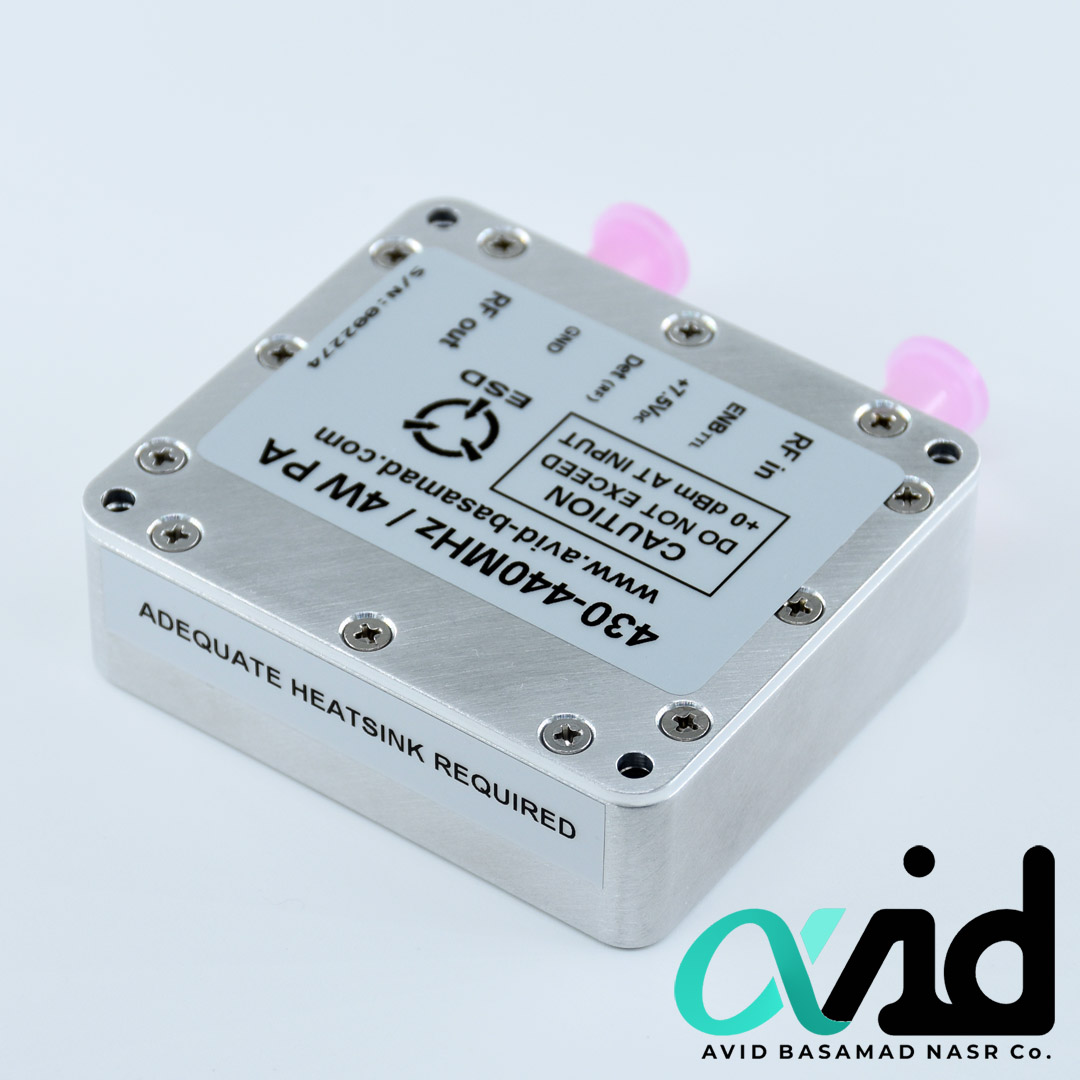

تقویت کننده باند 433 مگاهرتز با توان خروجی 4 وات

ماژول تقویت کننده باند 433 مگاهرتز با توان خروجی 4 وات ، مناسب سازی شده برای افزایش برد ماژولهای مخابراتی LoRa و سایر ماژولهای فرستنده صوت و دیتا مثل Hope RF – RFM69 و HC-12 در محدوده ی فرکانسی 440-430 مگاهرتز . این تقویت کننده برای تولید 4 وات توان RF نیاز به یک منبع تغذیه 7.5 ولتی با جریان 1 آمپر دارد.

این ماژول آمپلیفایر RF با توجه به اینکه از بازدهی بالایی ( بیش از63 درصد PAE ) برخوردار است ، بسیار مناسب برای استفاده در سیستمهای مبتنی بر باتری می باشد. تقویت کننده باند 433 مگاهرتز مذکور با بهره گیری از یک ترانزیستور LDMOS با قدرت تحمل توان های برگشتی بالا قادر است در شرایط بد آنتن ( آنتنهایی با تطبیق بد و یا VSWR بالا ) بدون آسیب به کار خود ادامه دهد . این ویژگی باعث می شود که طول عمر سیستم زیاد شده و یا به عبارت دیگر هزینه ی نگهداری قسمت تقویت کننده کم شود.

توجه : این تقویت کننده از نوع یکطرفه بوده و صرفا جهت افزایش توان خروجی استفاده می شود و دارای LNA و سوئیچ نمی باشد .

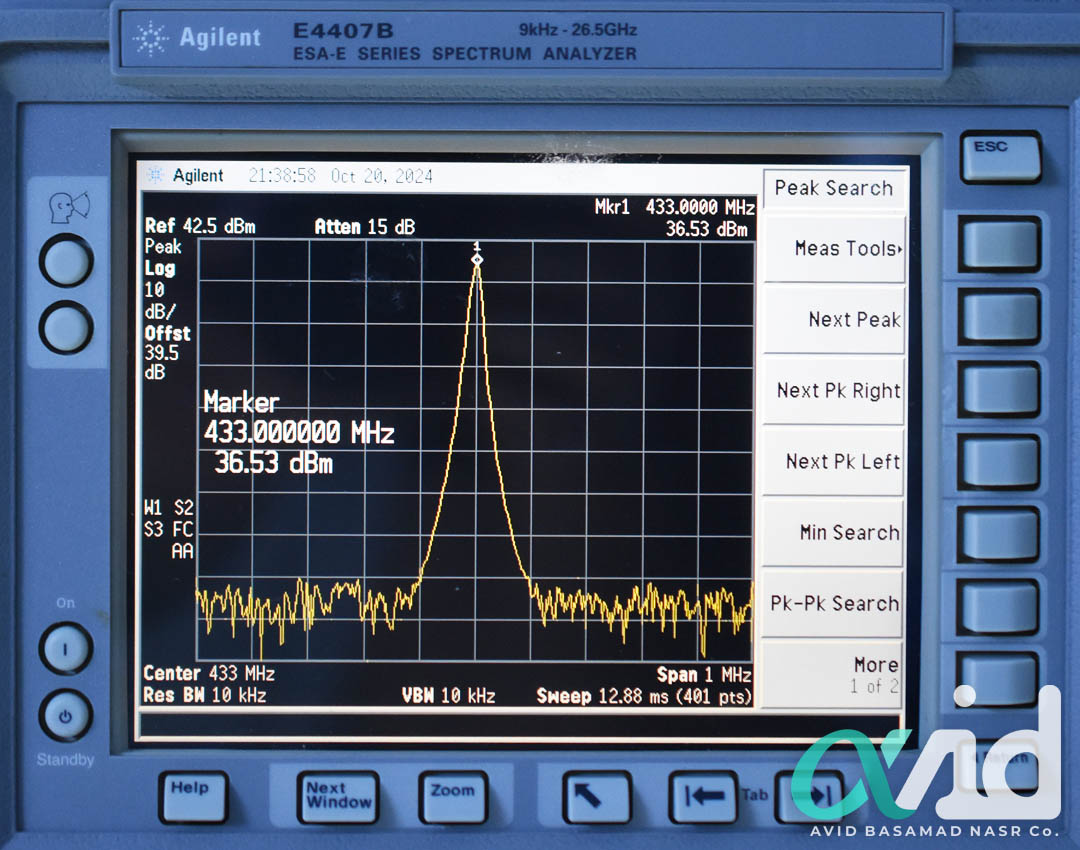

اهمیت استفاده از تقویت کننده باند 433 مگاهرتز : با توجه به اینکه توان خروجی ماژولهای مخابراتی نظیر LoRa RA-02 و HC-12 و سایر ماژولهای از این دست کم بوده ( حدودا بین 10 تا 20 دی بی ام ) ، نیاز است برای دستیابی به بردهای بیش از یک کیلومتر در فضای باز ( و یا یک کیلومتر در فضاهای دارای مانع ) از تقویت کننده RF برای این امر استفاده کنیم . آمپلیفایر RF مذکور برای افزایش توان ( برد ) انواع ماژولهای مخابراتی ( دیتا و صوت ) و تلمتری مناسب سازی شده است و نیاز به هیچ تیون و یا تنظیمی ندارد و می توان با اعمال توان 22dBm ( 160mW ) در ورودی به توانی بین 3.5 تا 4 وات در خروجی دست پیدا کرد .

ضمنا باید در نظر داشت استفاده از آنتن با الگوی تشعشعی مناسب و VSWR پایین در این بازه ی فرکانسی ( 440-430 مگاهرتز ) برای رسیدن به بهینه ترین حالت انتشار موضوعی مهم و حیاتی می باشد . شرکت مهندسی آوید بسامد نصر در نظر دارد بزودی چند نوع آنتن برای کاربرد ISM به ویژه برای این باند طراحی و به تولید برساند.

این تقویت کننده باند 433 مگاهرتز با دارا بودن مدار مچینگ مایکرواستریپ و قطعات کاملا اورجینال نظیر ترانزیستور و سلف و خازن و . . . که از کیفیت بسیار بالایی در طراحی و ساخت برخوردار هستند، میتواند در شرایط بد محیطی و همچنین VSWR های بالا ناشی از عدم انطباق امپدانس آنتن ، بدون ایجاد اختلال در سیستم به کار خود ادامه دهد . شرکت مهندسی آوید بسامد نصر تا کنون انواع مختلفی از تقویت کننده فرکانس بالا را برای صنایع مختلف فراهم آورده است و این ماژول نیز مانند سایر محصولات شرکت ، توسط تیم مهندسی خبره این مجموعه طراحی و به تولید رسیده است.

این شرکت با اتکا به دانش بومی و تجربه خود قادر است انواع آمپلیفایر RF و مدارات اکتیو در این حوزه را مناسب با نیازمندی کارفرما در اسرع زمان طراحی و نمونه سازی کند . برای کسب اطلاعات بیشتر و یا مشاوره با ما تماس بگیرید.
