آنتن 433 مگاهرتز ( 425-445 مگاهرتز ) با الگوی تشعشعی تمام جهته

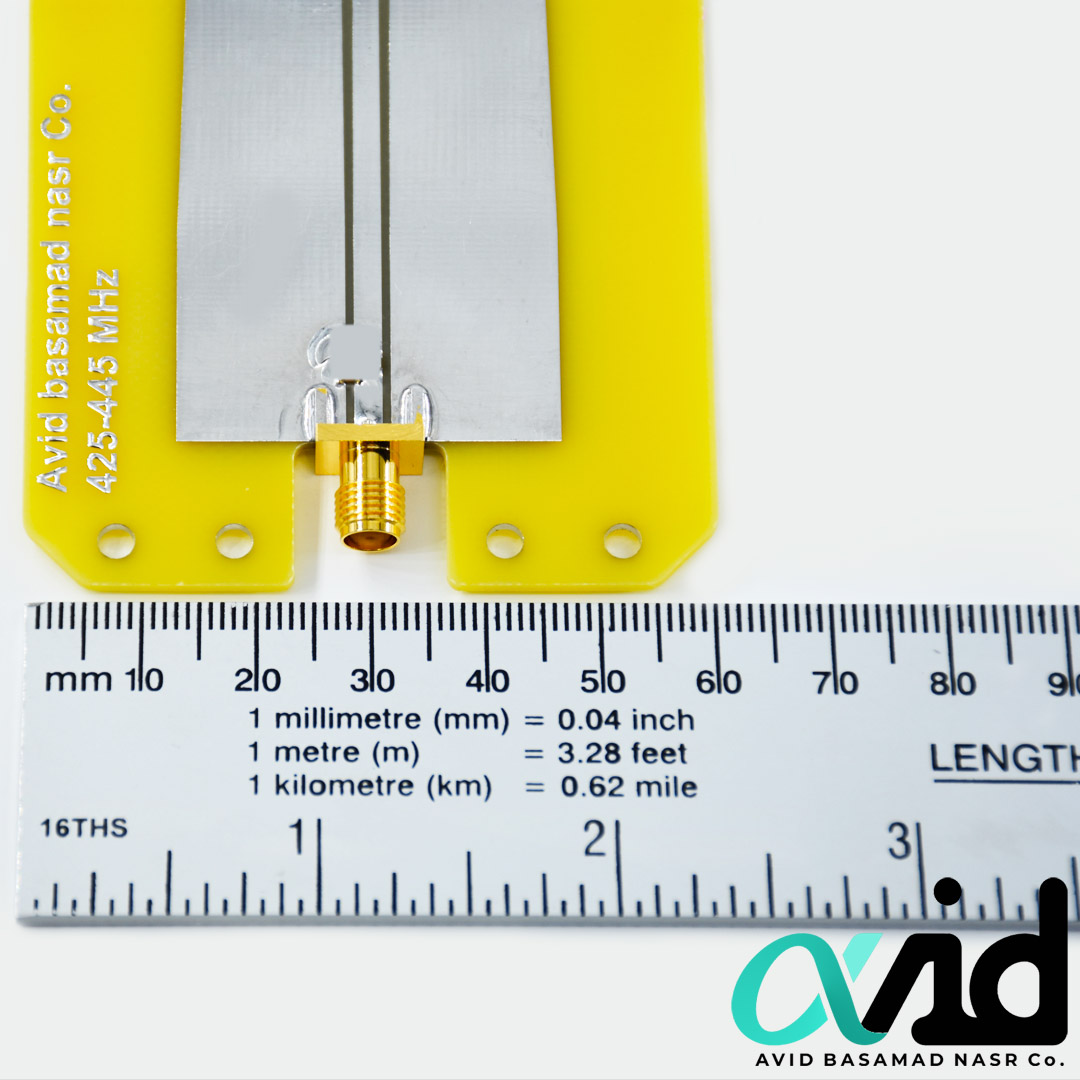

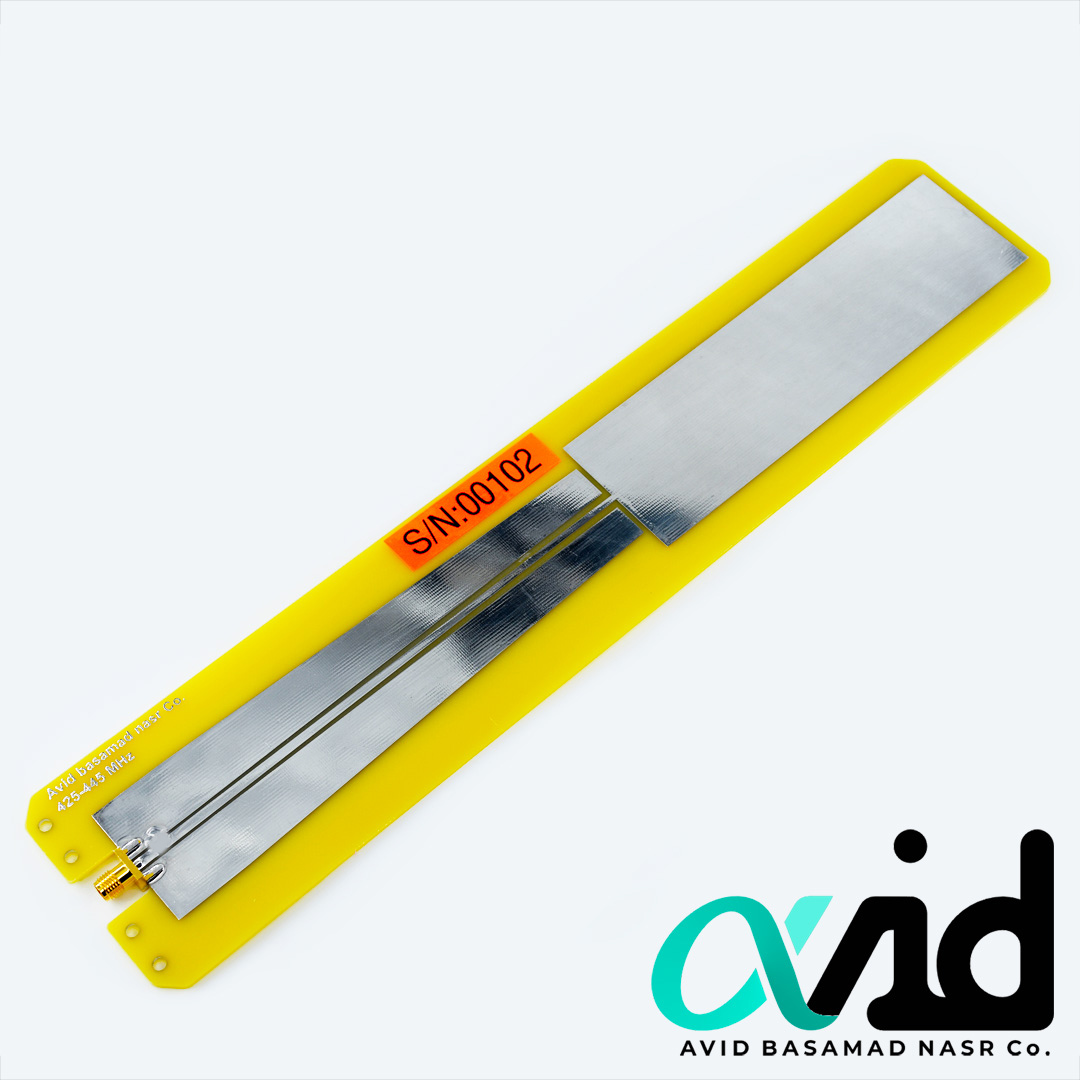

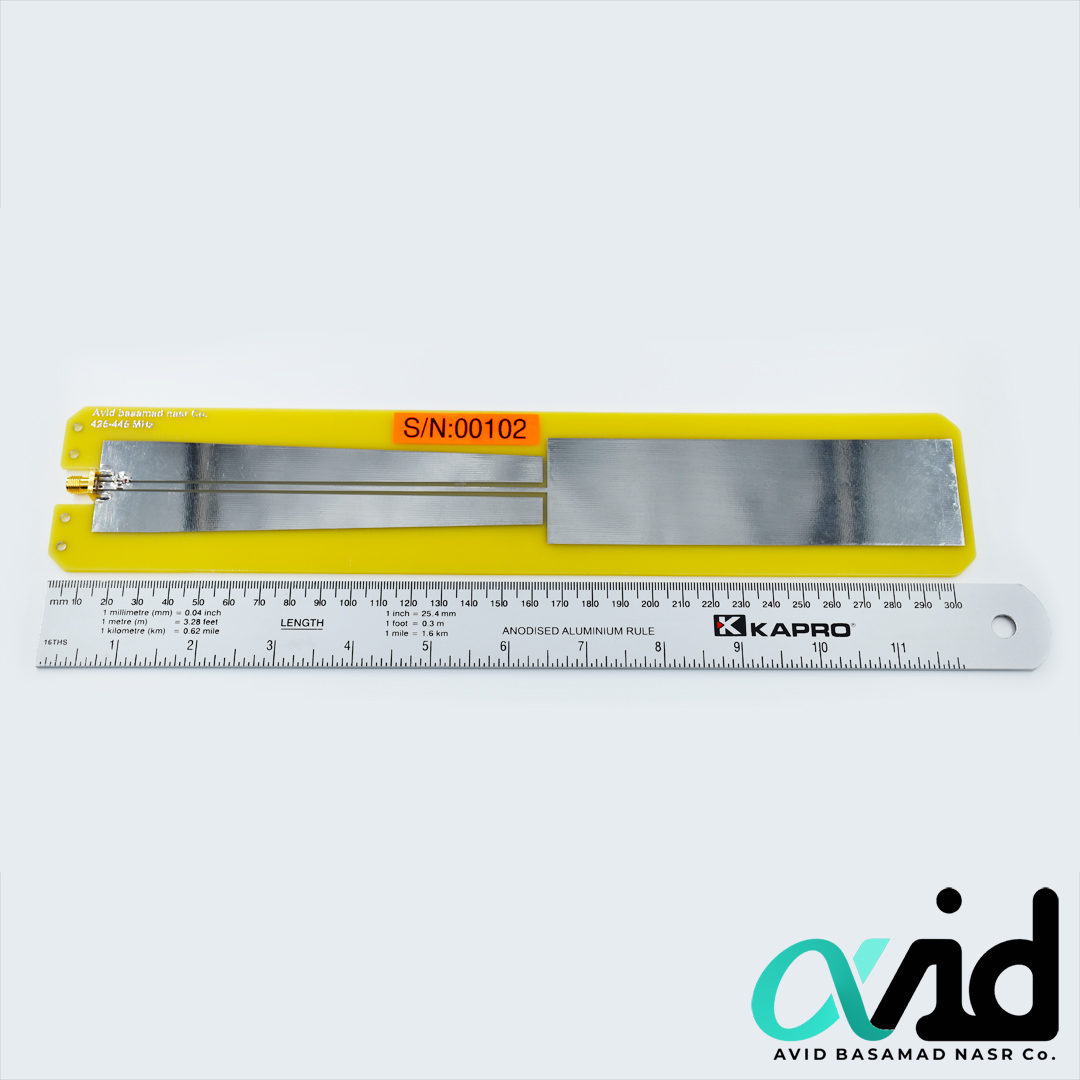

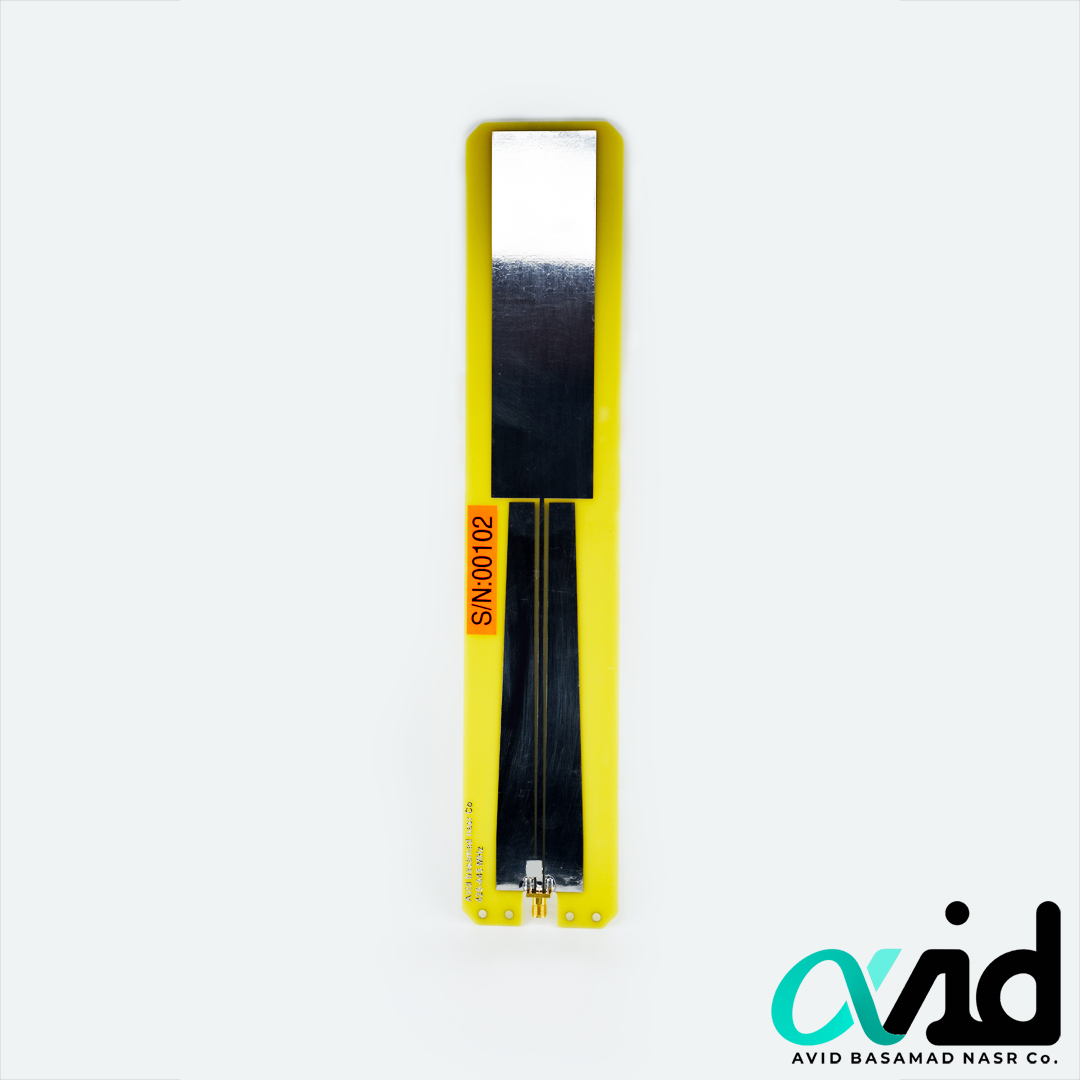

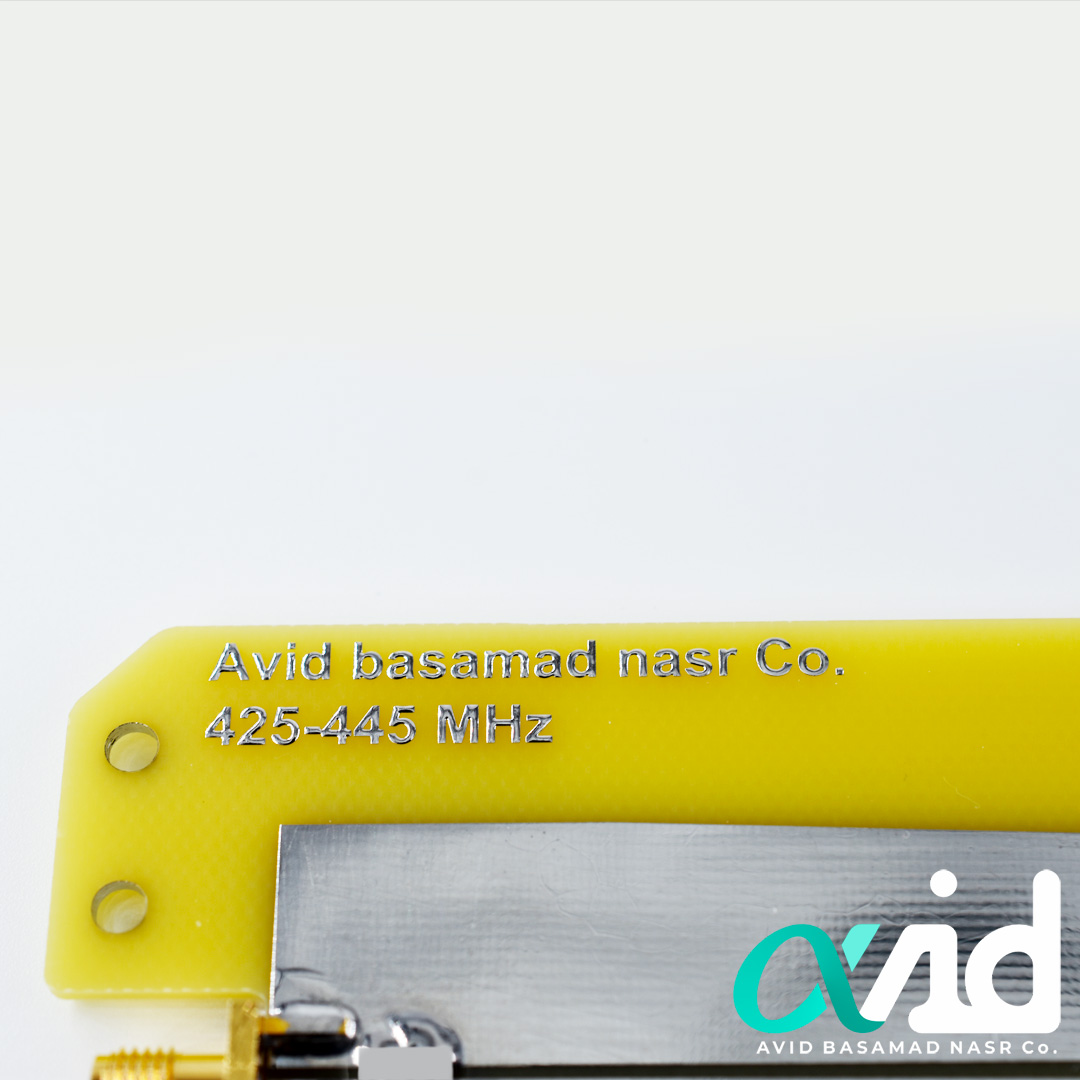

آنتن 433 مگاهرتز ( پوشش دهی کامل باند 445-425 مگاهرتز ) و 1.2 ≥ VSWR ، این آنتن دارای الگوی تشعشعی تمام جهته بوده و می توان تا 15 وات توان RF را با کانکتور SMA نری به آن اعمال کرد. همچنین این آنتن قابلیت اتصال به انواع ماژولهای رادیویی این باند مثل LoRa RA-02 و HC-12 و فرستنده های صوت ( واکی تاکی ) را دارا می باشد. گین ( بهره ) این آنتن 2dBi در کل باند بوده و از کیفیت بسیار بالایی در ساخت برخوردار است.

آنتن 433 مگاهرتز نسبت به ورژن قبلی خود ( V1 ) از توان قابل تحمل بالاتری برخوردار بوده و همچنین الگوی تشعشعی آن هم بهینه گردیده است . از آن می توان بعنوان یک آنتن قابل اعتماد در سیستمهای رادیویی IOT و فرستنده – گیرنده های دیتای برد بلند استفاده کرد. طراحی این آنتن به گونه ای است که بر خلاف سایر آنتنهای موجود در بازار ( محصولات چینی ) مقدار VSWR ( توان برگشتی ) آن در اکثر حالتهای استقرار از 1.5 تجاوز نکرده و این ویژگی باعث می شود که بتوان از این آنتن در شرایط مختلف استقرار ( عمودی ، افقی ، نزدیک به سطوح ) بهره برد .

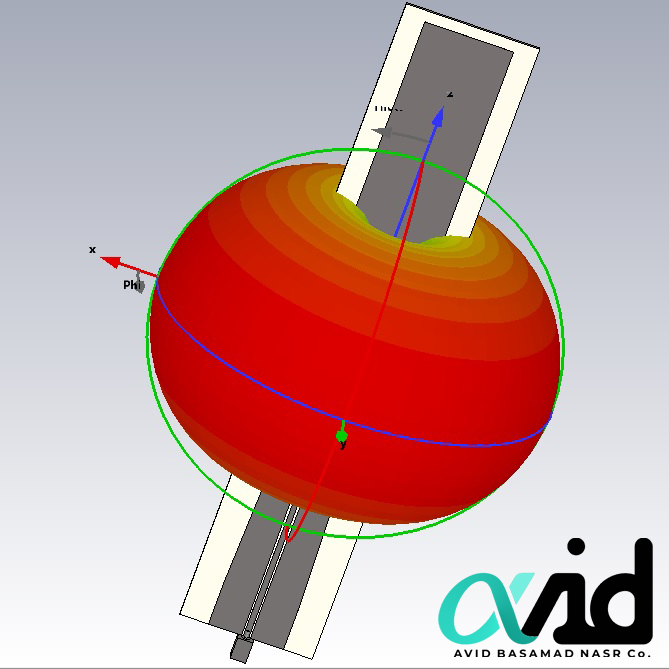

الگوی تشعشعی (Radiation pattern) آنتن 433 مگاهرتز ، تمام جهته بوده و دارای لوبِ تیز نمی باشد که این ویژگی نیز باعث می شود بتوان از آن در ارتفاع های مختلف استفاده نمود و یا به عبارتی اطمینان داشت که در تمامی ارتفاعات نسبت به فرستنده و یا گیرنده ، سیگنال به آنتن رسیده و ارتباط برقرار می گردد.

تستهای الکتریکی و الکترومغناطیسی این آنتن در آزمایشگاه مرجع به انجام رسیده و همچنین آزمایشات میدانی آن هم تا بحال در دو پروژه ی صنعتی به اتمام رسیده است . در طراحی و ساخت این محصول تلاش شده است حدالامکان کاربر درگیر چالشهای عمومی و پیچیده مخابراتی و RF حین بکارگیری آنتن نباشد تا سیستم بالاترین حد ممکن بازدهی را داشته باشد.

بازه ی فرکانسی 425 تا 445 مگاهرتز در باند UHF محدوده ی پرمصرفی برای کاربردهای انتقال دیتا و IOT و سایر امورات محلی مخابراتی می باشد . از این رو با توجه به عدم وجود آنتن مناسب این باند با پارامترهای استاندارد و طراحی حرفه ای در ایران و سختی تامین محصولات برندهای معتبر اروپایی و آمریکایی ، شرکت مهندسی آوید بسامد نصر بر آن شد تا محصولی با طراحی استاندارد و مناسب با پروژه های عمومی کشور طراحی و به تولید برساند.

آنتن 433 مگاهرتز کاملا مناسب جهت بکارگیری با تقویت کننده ی توان باند 433 مگاهرتز نیز بوده و میتوان تا 15 وات هم توان RF به آن اعمال نمود . از این محصول می توان جهت افزایش برد سیستمهای رادیویی بهره برد و با توجه به اینکه از وزن کم و سطح مقطع نسبتا کوچکی برخوردار است ، جهت استفاده در پروژه های صنعتی توصیه می گردد.

شرکت مهندسی آوید بسامد نصر ، طراح و تولید کننده ی انواع ماژولها و آنتنهای فرکانس بالا با اتکا به دانش بومی ، توانایی طراحی و ساخت محصولات سفارشی ِ مناسب پروژه های رادیویی را دارا می باشد و تا بحال بالغ بر صدها مدل انواع آنتن ، فیلتر ، تقویت کننده و سیستمهای مخابراتی بیسیم را طراحی و به مرحله ی تولید رسانده است. جهت دریافت مشاوره و یا سفارش محصولات با ما تماس بگیرید.
