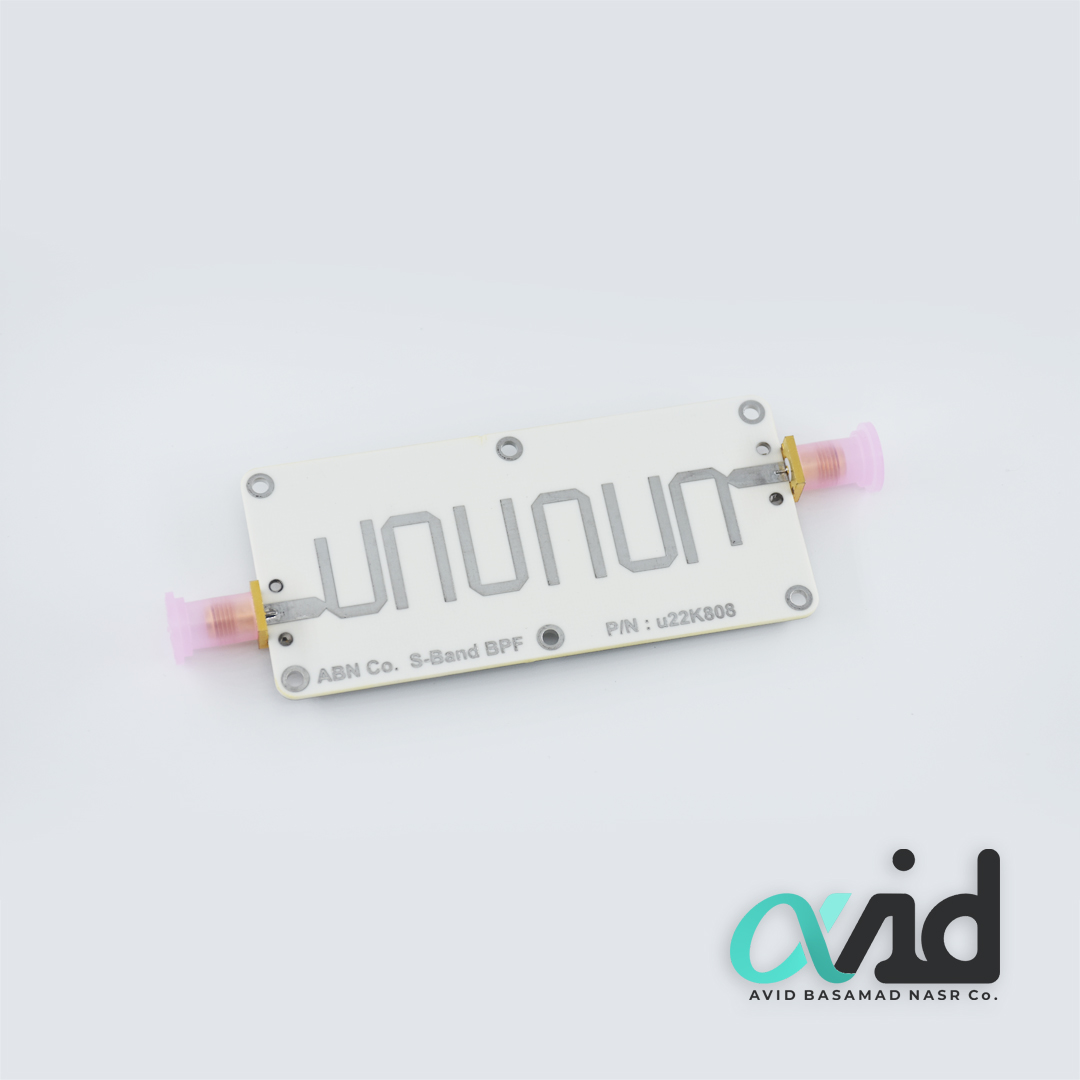

فیلتر میان گذر Hairpin باند S

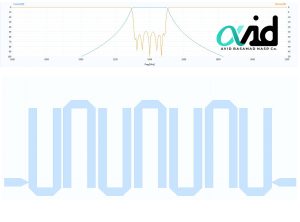

فیلتر میان گذر Hairpin نوعی فیلتر است که با تا کردن رزوناتورهای تشدید کننده مدار باز و نیم موجِ موازی به شکل سنجاق سر یا همان Hairpin طراحی می شوند. تئوری پشت فیلتر میان گذر Hairpin مبتنی بر یک ماتریس پراکندگی ظرفیت خازنی برای آرایه‌ای از خطوط جفت شده است که فیلتر را تشکیل می‌دهند. این نظریه با نظریه‌های قبلی متفاوت است، در آنجا ماتریس پراکندگی اندوکتانس مبنی طراحی بود . این تئوری نشان می دهد که فیلتر میان گذر Hairpin تقریباً ادامه ی نسل فیلترهای خطوط موازیِ نیم موج با مقیاس فرکانس هستند که امکان پیش بینی دقیق پهنای باند را فراهم می کند.

فیلترهای Hairpin از نظر اندازه بزرگتر از فیلترهای ترکیبی و اینتر دیجیتالی هستند زیرا فاصله بین بازوها باید زیاد باشد. تا کردن رزوناتور با افزایش فرکانس غیر عملی می شود، زیرا نسبت طول به عرض برای ضخامت یک زیرلایه معین کوچکتر می شود.

پارامترهای طراحی این فیلتر شامل ضریب کوپلینگ بین دو تشدید کننده و Q Factor در ورودی و خروجی است. همچنین می‌توان فاصله بین تشدیدگرها را برای تغییر فرکانس کاری و تغییر پهنای باند بهینه کرد. هر چه فاصله بین تشدید کننده ها بیشتر باشد، فرکانس کاری بیشتر و پهنای باند باریک تر و یا برعکس است .

از کاربردهای فیلتر میان گذر Hairpin میتوان به حذف سیگنال های نا مطلوب خارج باند در جهت افزایش نسبت سیگنال به نویز در گیرنده ها و کانورتورهای فرکانس بالا اشاره کرد همچنین از آنها  درخروجی تقویت کننده های توان جهت تضعیف هارمونیک ها نیز استفاده میشود . این فیلترها با توجه به ساختار مایکرواستریپی خود از حجم نسبتا پایینتری نسبت به سایر فیلترهای مکانیکی برخوردارند و همچنین ساختارهای مایکرواستریپی بخاطر عدم نیاز به سایر قطعات مکانیکی از قیمت پایینی در ساخت بهره میبرند. شرکت مهندسی آوید بسامد نصر با اتکا به دانش داخلی قابلیت طراحی و تولید انبوه این نوع فیلترها را با توجه به نیاز کارفرما در کمترین زمان ممکن دارا میباشد . با ما در تماس باشید .
